电源适配器音叉和直插DC插头常见规格
发布时间:2016-11-03        浏览次数:595        返回列表
电源适配器DC插头也简称为DC头,它是电源适配器连接与其供电的产品的一个连接器,它是音叉DC头采取的由音叉型金属接触弹片或直插DC头采取的金属空心圆柱形接触体,绝缘基座,横向插口,纵向插口,定向键槽等组成.电源适配器DC 插头的内径外径规格有5.5*2.5,5.5*2.1,4.75 *1.7,4.0*1.7,3.5*1.35,3.5*1.1,3.2*0.9,3.0*1.1,2.5*0.7,2.35*0.7,2.0*0.6单位为MM等等

   电源适配器DC插头连接方式为两只叉型接触弹片定位在基座中心部位(音叉式DC头)或一个光滑的空心金属圆柱体定位在基座中心部位(直插式DC头)成纵横向排列互不相连。外露在绝缘基座圆柱体外面的同样为一个空心金属圆柱体(音叉式和直插式DC头外露金属连接部分没有差别),由此与插座内外连接使其通电供给与其供电之产品导通并供电,使之正常工作

   电源适配器DC插头的内径外径规格有(单位为MM):

   5.5*2.5
   5.5*2.1
   4.75*1.7
   4.0*1.7
   3.5*1.35
   3.5*1.1
   3.2*0.9
   3.0*1.1
   2.5*0.7
   2.35*0.7
   2.0*0.6
   ……………….
   等等

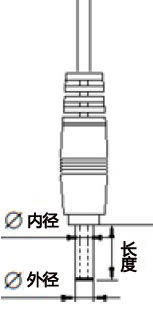

DC头



   电源适配器DC插头长度规格有8/10/12(单位为MM)等等

   电源适配器DC插头外形一般有直头和弯头之分而与之匹配的DC 插座分为两种封装,SMT 贴片封装和DIP 插件封装.

   电源适配器DC 插头和DC电源插座一般应用于影音类产品,数码类产品,监控类产品,通讯类产品,家用电器类产品,安防类产品,玩具类产品,电脑周边产品,健身与健康类产品,以及医疗类产品,视频类产品,IT类产品等等产品上.

   DC头除以上特别介绍的电源适配器音叉DC 插头, 电源适配器直插DC 插头这两种最为常见之外,还有广泛用于通讯类和IT类产品的USB头,micro USB头,mini USB头, ,还有3芯/4芯/5芯/8芯连接头 音频头,S端子 冰箱头,点烟器头,F头,T头,DC直插母头,航空头,防水头,鳄鱼夹,香蕉头等等DC头.

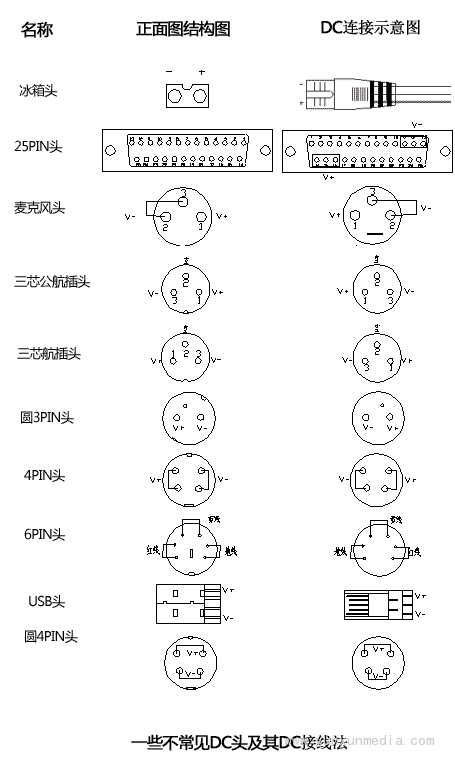

DC头接线法


   电源适配器DC 插头和DC电源插座质量不好会引起接触不良或者DC头发烫甚至溶化,所以小小一个DC插头质量问题将对电源适配器产品品质问题有着直接的关系.



所有电源适配器产品型号以及对应输出图列表:




型号/MODEL NO.
输出电压/output voltage(V)
输出电压/out current(A)


GA033001-GA033070
3.3V
0.1A-7.0A
详细列表

GA042001-GA042070
4.2V
0.1A-7.0A
详细列表

GA045001-GA045070
4.5V
0.1A-7.0A
详细列表

GA048001-GA048070
4.8V
0.1A-7.0A
详细列表

GA050001-GA050070
5.0V
0.1A-7.0A
详细列表

GA055001-GA055070
5.5V
0.1A-7.0A
详细列表

GA060001-GA060070
6.0V
0.1A-7.0A
详细列表

GA065001-GA065070
6.5V
0.1A-7.0A
详细列表

GA070001-GA070070
7.0V
0.1A-7.0A
详细列表

GA075001-GA075070
7.5V
0.1A-7.0A
详细列表

GA080001-GA080060
8.0V
0.1A-6.0A
详细列表

GA084001-GA084060
8.4V
0.1A-6.0A
详细列表

GA090001-GA090060
9.0V
0.1A-6.0A
详细列表

GA095001-GA095055
9.5V
0.1A-5.5A
详细列表

GA100001-GA100055
10V
0.1A-5.5A
详细列表

GA120001-GA120100
12V
0.1A- 10A
详细列表

GA150001-GA150043
15V
0.1A-4.3A
详细列表

GA160001-GA160040
16V
0.1A-4.0A
详细列表

GA190001-GA190034
19V
0.1A-3.4A
详细列表

GA200001-GA200033
20V
0.1A-3.3A
详细列表

GA240001-GA240027
24V
0.1A-2.7A
详细列表

GA270001-GA270024
27V
0.1A-2.4A
详细列表

GA280001-GA280023
28V
0.1A-2.3A
详细列表

GA300001-GA300022
30V
0.1A-2.2A
详细列表
